Ⅰ．パフォーマンスの基盤：炭化ケイ素（SiC）の包括的優位性
半導体製造装置に用いられる主要な構造部品は、通常、厳しい熱サイクルと大きな機械的負荷を同時に受けるという、いわば「二重の要求」にさらされます。このような過酷な条件下では、候補となる材料系に対して、多様で厳格な性能要件が課せられます。こうした高度な要求に応えることのできる工学材料として、現在利用可能なさまざまな材料群のなかで、高精度セラミックスは、その物理的・機械的・化学的特性が独特かつしばしば比類なく優れていることから、ハイエンド半導体装置部品においてますます好まれる解決策となっています。この先端セラミックスという広いカテゴリーのなかでも、炭化ケイ素（SiC）は特に代表的な構造セラミックスであり、優れた曲げ強度、極めて高い硬度、高い弾性率に加え、比剛性および熱伝導率が高く、熱膨張係数が極めて小さいことに加え、腐食性の強い環境下でも卓越した耐薬品性を示すという、非常に優れた特性セットを備えています。こうした優れた特性の組み合わせにより、SiCはすでに石油化学プロセス、一般機械工学、原子炉技術、マイクロエレクトロニクス製造など、多岐にわたる分野で広範かつ成熟した産業的採用が進んでおり、さまざまな運用条件におけるその汎用性と信頼性を実証しています。
II．機械加工適性および構造設計の可能性
炭化ケイ素（SiC）は、本質的に優れた基本的な物理・化学的特性に加えて、特に研磨工程において良好な加工性を示すため、高精度反射鏡やリソグラフィー装置で使用される真空チャックなど、極めて滑らかな表面仕上げが求められる機能部品の製造に非常に適しています。厳密に制御された研削・研磨工程を経ることで、SiC部品は鏡面に近い表面品質まで仕上げることが可能です。このような高品位な表面仕上げが達成されると、その部品は運用環境の変動下においても、熱による歪みや機械的応力による変形に対して極めて耐性が高くなります。また、この優れた表面処理性に加え、SiCの高い機械的強度により、材料の戦略的削減や構造最適化を活用した革新的な軽量トポロジカル設計が実現できます。これにより、剛性や寸法安定性を損なうことなく大幅な軽量化が可能となります。この特性は、ガイドレールやステージアセンブリなど、可動部や荷重を受ける部品の製造において特に有効です。これらの部品では、慣性の低減と動的応答性の向上が不可欠であり、SiCは、近年ますます重量削減と長期的な形状安定性の両方を重視するハイエンド半導体製造装置の実用的要件を満たすうえで、極めて適した材料といえます。
III. 製造プロセスにおける実用上の課題

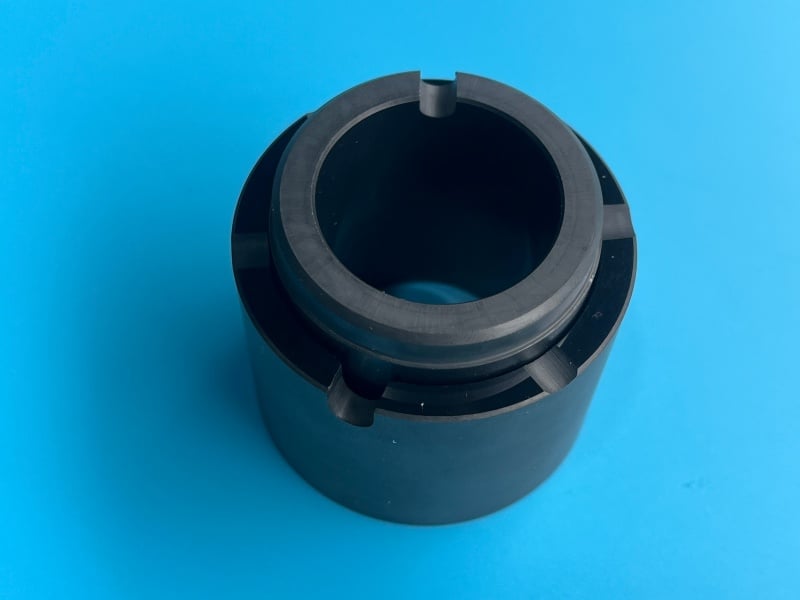

炭化ケイ素（SiC）には多数の顕著な利点があるものの、その材料は強い共有結合系に属しており、これは高硬度と顕著な脆性を本質的に付与する基本的特性である。こうした特性は、耐摩耗性や寸法安定性という観点では有利であるが、一方で、SiC系セラミック製品（プレート、リング、ロッドなど、幾何学的に複雑な形状の部品）を高精度に加工することに大きな技術的課題をもたらす。表面の損傷やエッジの欠けを防ぐためには、しばしばダイヤモンド工具および専門的な加工戦略が不可欠となる。さらに、SiCセラミックを完全緻密化するには、通常2000℃を超える極めて高い焼結温度への曝露が必要であり、高密度かつ「ネットシェイプ（最終形状に近い）」寸法精度を同時に実現するためには、昇温速度、保持時間、雰囲気組成、加圧条件といった要素を含む、十分に確立され厳密に制御された焼結プロトコルが求められる。大型部品、中空の薄肉構造、あるいは複雑な非軸対称キャビティ形状などのカスタム部品を製造する際には、これらの課題はさらに深刻化する。こうした部品には、ネアーネットシェイプ成形、収縮挙動の精密制御、焼結後の仕上げ加工など、高度な工程統合が不可欠である。こうした製造上の障壁を継続的に克服しようとする取り組みは、単なる学術的な挑戦ではなく、半導体製造装置が各構成部品に対して要求する極めて厳しい性能基準に基づく実務上の必須要件である。わずかな欠陥や寸法誤差であっても、装置の重大な故障や歩留まりの低下を招く可能性があるからだ。
IV．半導体製造装置の包括的性能基準
半導体製造装置は、通常の稼働サイクルにおいて、急激な温度変化、高真空状態、連続的な高精度機械運動など、多様で厳しい環境的・機械的ストレスにさらされます。これらの要因が複合的に作用することで、付属部品には機械的強度、熱的挙動、環境耐性の各面で厳格な制約が課されます。具体例として、フロントエンド半導体プロセスの根幹を支えるリソグラフィ装置を挙げることができます。この装置は光学、材料科学、精密制御、計算アルゴリズムといった先端技術を統合しており、その内部部品は単一の特性のみで評価されるものではなく、広範な性能指標を同時に高い水準で満たす必要があります。半導体製造装置向けの主要機能部品では、基材として以下の包括的な閾値要件を満たすことが不可欠です：金属汚染を防ぐための超高純度、気孔による弱点を排除するための理論密度に近い高密度、機械的負荷に耐えるための高弯曲強度、力が加わった際に位置精度を保つための高弾性率、局所的な発熱を効率よく放熱するための優れた熱伝導性、そして温度変化による位置ずれを最小限に抑えるための低熱膨張係数。さらに、これらの内在的材料特性に加え、完成した部品自体に対しても、極めて狭い幾何学的寸法公差が要求されるとともに、装置のレイアウトに応じて設計された複雑かつしばしば非対称な三次元形状を実現する能力が求められます。こうした多面的かつ相互に関連する要求を満たす材料として、精密セラミックス、特に炭化ケイ素（SiC）が特筆すべき存在であり、それが半導体製造装置サプライチェーンにおける重要性を高めている理由です。
