1. Куток процесу: «охоронець у безпосередній близькості» в окисному печі
Серед багатьох етапів виробництва мікросхем процес окиснення виступає критичним захисним етапом «щита». Пластини завантажуються у труби високотемпературних пічових установок, де кисень рівномірно проходить по їхніх поверхнях, утворюючи щільний шар плівки діоксиду кремнію. Ця тонка плівка виконує кілька функцій: діє як хімічний бар’єр проти проникнення домішок, слугує ізоляційним шаром для запобігання витокам струму та забезпечує амортизацію й захист під час наступних етапів іонного легування й травлення. Усередині системи труби пічової установки, яка працює як точно контрольований мікрореактор, такі компоненти, як тримач пластин, внутрішня обкладка труби пічової установки та теплоізоляційні деталі, виконують свої призначені функції. Серед усіх цих компонентів тримач пластин перебуває в безпосередньому «тісному контакті» з пластинами й несе відповідальність за їхнє завантаження та транспортування. Оскільки температура всередині пічової установки зазвичай підтримується вище 800 °C, а в деяких процесах перевищує 1000 °C, ці внутрішні компоненти мають зберігати розмірну стабільність при високих температурах й одночасно не виділяти жодних слідів забруднювачів. В іншому разі вихід придатних пластин у всій партії може серйозно знизитися.
2. Суворі вимоги: багатовимірні «жорсткі метрики» тримача пластина
На високотемпературному полі окиснення роль човника для пластинах виходить далеко за межі простої «підставки». Він виступає одночасно як «рухома платформа» для пластин усередині трубчастої печі та критичним елементом, що забезпечує правильну орієнтацію кожної пластини в термічному полі. Навіть незначне нахилення чи зміщення може призвести до неоднорідної товщини плівки або навіть розтріскування пластини. Тому кваліфікований човник для пластин має демонструвати виняткові характеристики в кількох аспектах: його конструкція повинна утримувати десятки пластин, щільно розміщених одна над одною, без прогинання; обробка поверхні має запобігати електростатичному прилипанню частинок; а сам матеріал повинен зберігати розмірну стабільність під час багаторазових циклів нагрівання й охолодження, не деформуючись і не тріскаючись. Проте найскладнішою проблемою для інженерів є контроль домішок — «прихована перешкода». Екстремальні температури понад 1000 °C всередині окисної печі можуть спричинити мобільність металевих елементів у звичайних матеріалах. Якщо ці елементи виділяються й дифундують до поверхні пластини, вони безпосередньо порушують електричні характеристики пристрою. Це вимагає, щоб матеріали човників для пластин не лише витримували високі температури й стійко протидіяли зносу, а й досягали практично «маніакального» рівня чистоти.
3. Еволюція матеріалів: коли кварц досягає своїх меж
Наразі кварц залишається домінуючим матеріалом для касет для пластин на основному ринку завдяки зрілій технології обробки та вигодам у вартості. Однак, оскільки процеси виробництва мікросхем постійно рухаються до 7 нм і менших ширин ліній, температурні вікна процесів розширюються, що ставить все більш жорсткі вимоги до тримачів, які використовуються на етапах окиснення й дифузії. За повторних термічних ударів при температурах, що часто перевищують 1000 °C, обмеження кварцових касет стають усе більш помітними: повільна деформація при високих температурах може призводити до зміщення пазів для пластин; відшарування мікрочастинок може забруднювати поверхні пластин; а обмежений термін служби вимагає частого вимкнення печей для заміни касет. Перед обличчям цих зростаючих викликів з’явився матеріал із вищими експлуатаційними характеристиками — керамічна касета з карбіду кремнію (SiC). Використовуючи свої безумовні переваги у стійкості до високих температур, чистоті та довговічності, вона швидко витісняє традиційні кварцові рішення й стає невидимою, але незамінною «опорою» у передових процесах виробництва.

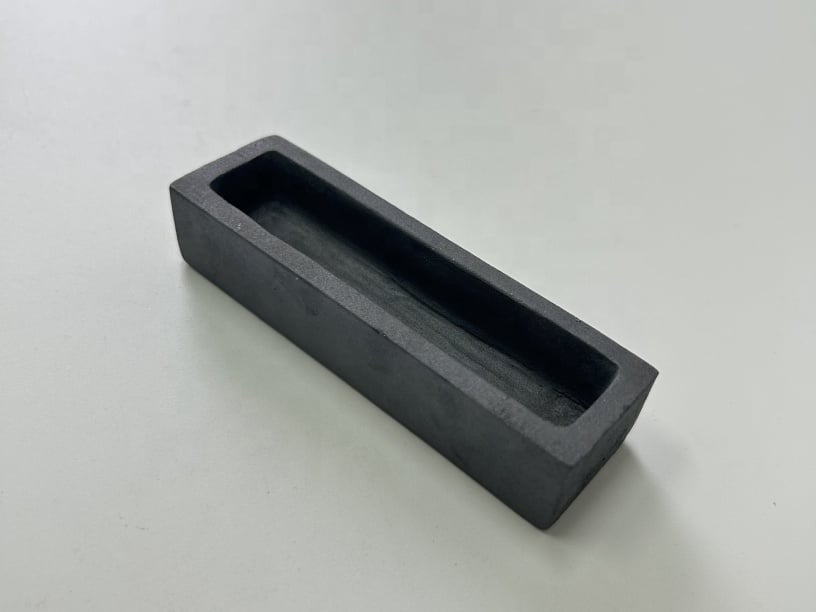

4. Переваги розшифровано: чотири «ключові сильні сторони» керамічних човнів із карбіду кремнію
Що саме робить керамічний човен із карбіду кремнію видатним? Розглянемо його ключові сильні сторони з чотирьох аспектів:
По-перше — теплові характеристики. Кварцовий матеріал починає «м’якнути» при температурах понад 1200 °C, поступово деформуючись і провисаючи. Натомість SiC зберігає свою форму та точність без будь-яких відхилень навіть у надзвичайно екстремальних умовах експлуатації при температурах понад 1300 °C. Це гарантує завжди стабільну точність розташування пластина для складних процесів, що потребують тривалої роботи при високих температурах.
Друга перевага — чистота. Вміст металевих домішок у матеріалі SiC контролюється на надзвичайно низькому рівні, практично усуваючи ризики вторинного забруднення пластина. Крім того, його поверхня після точного оброблення досягає шорсткості на рівні нанометрів і стає настільки гладкою, що майже не утримує мікрочастинок. Це ідеально підходить для сучасних виробничих ліній, які зазвичай вимагають чистих приміщень класу 100 або навіть класу 10.
Наступна перевага — адаптивність до технологічних процесів. Усе більше спеціалізованих процесів — наприклад, окиснення товстих плівок, заповнення глибоких траншей та етапи виготовлення самих силових приладів на основі SiC — мають виконуватися в зонах надвисокої температури понад 1200 °C. У цих температурних діапазонах, де кварцові матеріали вже не спроможні виконувати завдання, керамічні човни з карбіду кремнію є практично єдиним варіантом, що надійно справляється з цим завданням.
Нарешті, висока стійкість. Механічна міцність карбіду кремнію значно перевищує міцність кварцу: один човник із карбіду кремнію може одночасно підтримувати понад сто кремнієвих пластин діаметром 12 дюймів без будь-якого прогину. Ще важливіше те, що термін його служби в кілька разів або навіть у десять і більше разів довший порівняно з кварцовими аналогами. Це суттєво зменшує частоту простоїв обладнання для заміни човників, забезпечуючи більш безперервну роботу виробничої лінії та роблячи загальну вартість володіння значно конкурентоспроможнішою.
5. Сфера застосування
«Жорсткий партнер» у фотovoltaїчній промисловості
У процесі виробництва фотогальванічних елементів кераміка на основі карбіду кремнію також демонструє значну цінність. Процеси, такі як дифузія для TOPCon-елементів, а також стадії осадження LPCVD та PECVD, повинні виконуватися за умов високої температури й корозійної атмосфери. Підставки для човнів із карбіду кремнію, міні-човни та різні трубки з кераміки SiC, що відрізняються високою механічною міцністю, стійкістю до термічних ударів і хімічною інертністю, чудово працюють у таких жорстких умовах. Варто зазначити, що кераміка SiC не обмежується лише формою човнів для пластина; її можна адаптувати під потреби процесу у вигляді пластин, трубок, стрижнів із карбіду кремнію та різноманітних спеціально виготовлених деталей із кераміки SiC, гнучко поєднуючись із різними конструкціями трубчатих печей і схемами завантаження. У порівнянні з традиційними кварцовими виробами останні в цих застосуваннях виглядають дещо «крихкими»: вони схильні розм’якшуватися й деформуватися при високих температурах, а часта заміна не лише збільшує витрати на споживні матеріали, а й призводить до значних втрат ефективного часу роботи через простої для технічного обслуговування. Навпаки, вироби з SiC мають термін служби, що перевищує термін служби кварцових аналогів принаймні у п’ять разів, а їх вища жорсткість забезпечує плоску й чисту поверхню пластин під час обробки, суттєво знижуючи рівень браку. Якщо розглядати загальну вартість — з урахуванням доступності сировини, подовжених циклів заміни та зменшення втрат через простої — перевага рішень на основі SiC є очевидною.
«Охоронець рівності» в інтегральних схемах
Зміщуючи фокус на основне поле битви — виробництво інтегральних мікросхем, човник для кремній-карбідних пластинах залишається незамінним. У серії критичних процесів — окиснення, дифузія, хімічне осадження з газової фази та іонна імплантація — пластини неодноразово зазнають впливу високих температур, а кожен термічний цикл створює виклики, пов’язані з термічними напруженнями. Тут обов’язки човника виходять далеко за межі простого «утримання» пластин: він має забезпечувати абсолютно рівне положення кожної пластини всередині трубчастої печі, не даючи термічним напруженням жодної можливості спричинити проблеми. Навіть вигин пластини на рівні мікронів може призвести до розладу кристалічної ґратки або її зсуву, що безпосередньо викликає відмову пристрою. Кремній-карбід, завдяки своїй винятковій жорсткості й стабільності розмірів при високих температурах, мінімізує такий ризик. Крім того, його наднизька здатність виділяти домішки означає, що навіть під час високотемпературних процесів тривалістю кілька годин він не вносить шкідливих іонів металів на поверхню пластини, тим самим захищаючи кінцеві електричні параметри й довготривалу надійність мікросхем. Можна сказати, що за появою кожної високопродуктивної мікросхеми човник із SiC тихо виконує подвійну роль — «охоронця рівності» та «охоронця чистоти».
«Невидимий фундамент» для напівпровідників третього покоління
У межах ландшафту напівпровідників третього покоління сфери застосування човнів із карбіду кремнію (SiC) розширюються до нових вимірів. Розглянемо, наприклад, обладнання MOCVD — ключовий інструмент для підготовки епітаксіальних шарів нітриду галію (GaN). У реакційній камері циркулюють висококорозійні гази, зокрема аміак, а температура постійно залишається високою. У цих умовах човен із SiC виконує функцію опори для сапфірових підкладок: він стійко витримує таке агресивне хімічне середовище й забезпечує стабільну підтримку для рівномірного росту плівок GaN, безпосередньо впливаючи на ефективність вилучення світла та кінцеву яскравість LED-чіпів. Під час вирощування монокристалів карбіду кремнію роль човна змінюється: він перетворюється на тримач початкового кристалу й розміщується в екстремальному середовищі розплавленого кремнію, постійно витримуючи ерозію та вплив високотемпературного розплаву — таким чином закладаючи основну «основу» для упорядкованого росту монокристалів SiC. Можна сказати, що без цих човнів із SiC, які тихо несуть важке навантаження позаду сцени, досягти проривів у продуктивності напівпровідникових пристроїв третього покоління було б неможливо.
6. Майбутній погляд: технологічні прориви та розширення горизонтів
Дивлячись у майбутнє еволюційного шляху човників для кремній-карбідних пластинах, напрямок технологічного розвитку все більше зосереджується на кількох ключових аспектах. З одного боку, власна фізична характеристика матеріалу SiC — порівняно високий коефіцієнт теплового розширення — робить його схильним до виникнення внутрішніх напружень і подальшого утворення тріщин під час різких температурних коливань. Щоб подолати цей «вузький» етап, галузь активно просуває впровадження процесів цілісного формування — з метою мінімізації з’єднань та зварних швів, що дозволяє ліквідувати ризики виділення частинок і концентрації напружень прямо в джерелі. З іншого боку, геометричний дизайн пазів човника проходить тонку ітерацію. Використовуючи передові технології, такі як 5-вісева CNC-обробка та точне проводове різання, допустимі відхилення розмірів і якість поверхні пазів досягають небачених раніше рівнів, забезпечуючи плавну й точну передачу пластин роботизованими маніпуляторами без ризиків застрявання чи подряпин. Можна передбачити, що зі зростанням зрілості процесів і впливом економії масштабу поріг вартості човників для SiC-пластин поступово знизиться, а сфери їх застосування будуть постійно розширюватися — від високотехнологічних процесів до ширшого спектру промислових галузей.
