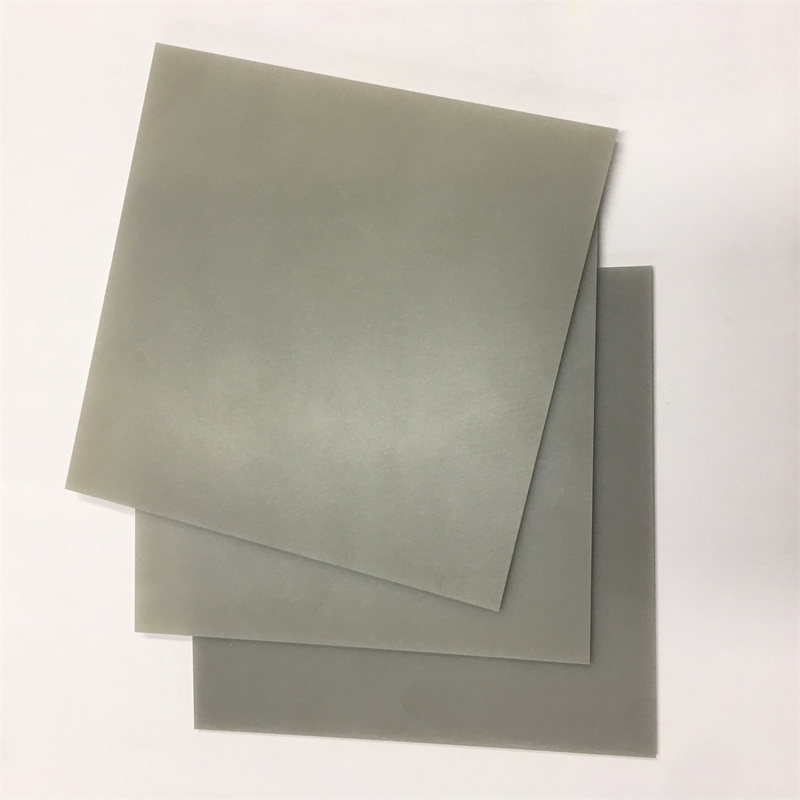

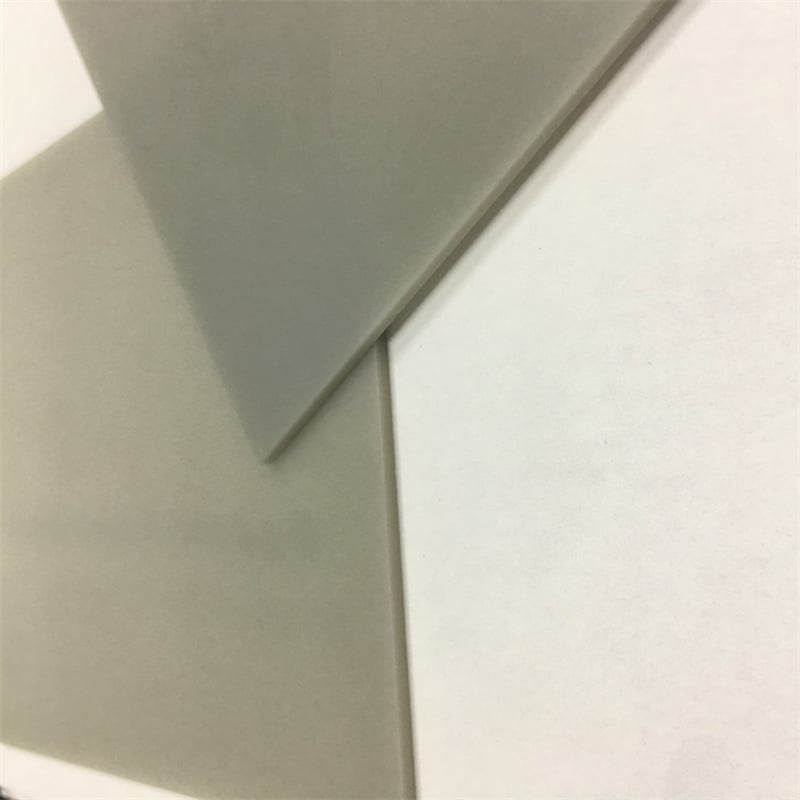

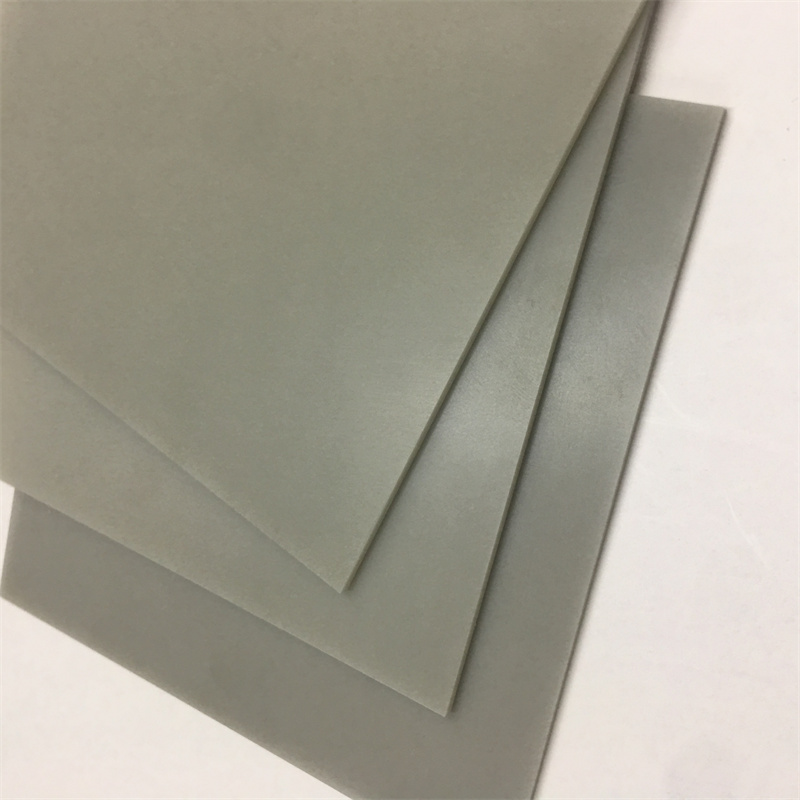

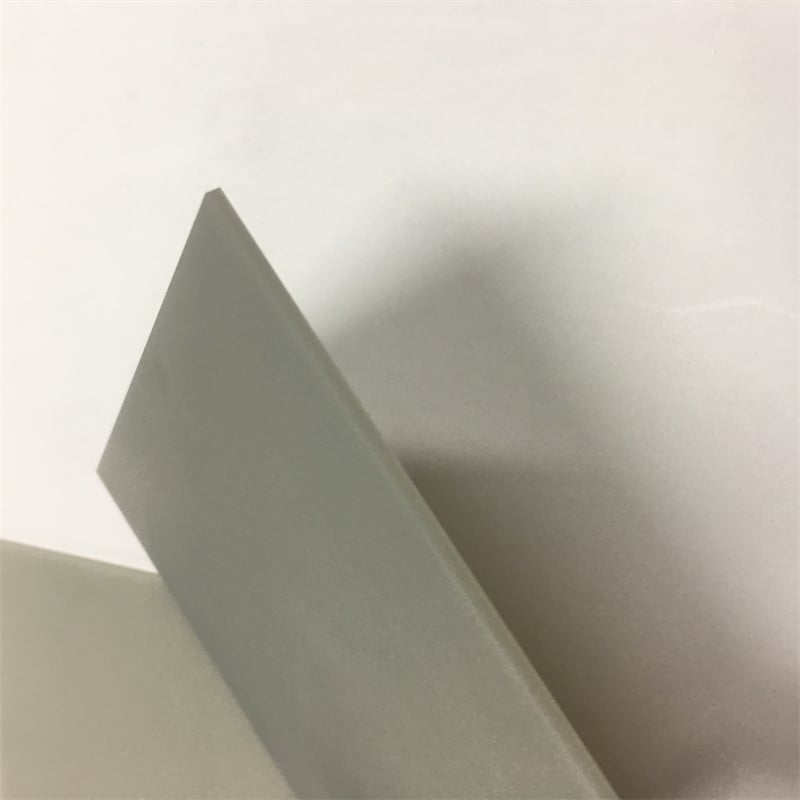

ورق زیرلایه سرامیکی نیترید آلومینیوم (AlN) به عنوان هیت سینک با هدایت حرارتی بالا

ویژگی‌های محصول

سرامیک‌های آلومینیوم نیترید به دلیل هدایت حرارتی خوب و خواص عایقی الکتریکی بالا، به‌طور گسترده در کاربردهای نیمه‌هادی استفاده می‌شوند. همچنین آلومینیوم نیترید غیرسمی است و آسیاب و پردازش آن باعث تولید بخارات خطرناک نمی‌شود. ضریب انبساط حرارتی و ضریب عایقی سرامیک آلومینیوم نیترید بسیار خوب با محصولات ویفر سیلیکونی هماهنگ است، که این امر باعث مؤثر بودن آن در کاربردهای دفع حرارت در محصولات الکترونیکی می‌شود.

خالص‌ بسیار بالا (AlN ≥ 99%)، هدایت حرارتی 170-200 وات بر متر کلوین، ضریب انبساط حرارتی 4.5 × 10⁻⁶ بر سلسیوس (متناسب با تراشه‌های سیلیکونی)، مقاومت عایقی >10¹⁴ اهم·سانتی‌متر، استحکام خمشی >300 مگاپاسکال، مناسب برای پراکندگی گرمای الکترونیک با چگالی توان بالا.

هدایت حرارتی قابل مقایسه با فلزات، عایق‌بندی عالی، عملکرد در فرکانس بالا، مقاومت در برابر دماهای شدید، سبکی وزن، حل مشکل مدیریت حرارتی در دستگاه‌های الکترونیکی.

این ماده سرامیکی جدیدی است که عملکرد ترکیبی بسیار خوبی دارد. به دلیل هدایت حرارتی بسیار بالای آن، نیترید آلومینیوم می‌تواند نیازهای پراکندگی گرما را در دستگاه‌های توان بالا از جمله ارتباطات نوری، ارتباطات مایکروویو، LED و راه‌آهن سریع‌السیر برآورده کند. این ماده به عنوان یک ماده ایده‌آل برای بسته‌بندی بستر نیمه‌هادی نسل جدید و دستگاه‌های الکترونیکی محسوب می‌شود.

این محصول می‌تواند به صورت قطعات نیترید آلومینیوم، صفحه نیترید آلومینیوم، لوله نیترید آلومینیوم، میله نیترید آلومینیوم، بوته نیترید آلومینیوم و غیره تولید شود.

قطعات سفارشی نیترید آلومینیوم نیز پذیرفته می‌شوند، اما لطفاً نقشه خود را ارائه دهید.

سرامیک نیترید آلومینیوم دارای هدایت حرارتی خوب و خواص عایقی الکتریکی بالا است. این ماده غیرسمی بوده و هنگام خرد کردن و پردازش، بخارات خطرناکی تولید نمی‌کند. ضریب انبساط حرارتی و ضریب عایقی سرامیک نیترید آلومینیوم با محصولات ویفر سیلیکونی بسیار سازگار است که این ویژگی آن را برای کاربردهای دفع حرارت در محصولات الکترونیکی بسیار مؤثر می‌سازد.

سرامیک نیترید آلومینیوم (AlN) دارای هدایت حرارتی بالا (5 تا 10 برابر سرامیک آلومینا)، ثابت دی الکتریک پایین و عامل اتلاف کم، عایق‌بندی خوب و خواص مکانیکی عالی، غیرسمی، مقاومت حرارتی بالا، مقاومت شیمیایی و ضریب انبساط خطی مشابه با سیلیسیم است که به طور گسترده در قطعات ارتباطی، ال ای دی های توان بالا، دستگاه‌های الکترونیک قدرت و سایر زمینه‌ها استفاده می‌شود. محصولات با مشخصات خاص بر اساس درخواست تولید می‌شوند.

معرفی صفحه سرامیکی نیترید آلومینیوم متالیزه شده ALN
AlN انتخابی ایده‌آل برای زیرلایه پراکندگی حرارت در کاربردهای الکتریکی است و غیرسمی می‌باشد.
رنگ: خاکستری
اندازه: مطابق با نیازهای مشتری یا نقشه.
کاربرد: به طور گسترده در دستگاه‌های ارتباطی، ال ای دی های روشنایی بالا، دستگاه‌های الکترونیک قدرت، دستگاه‌های ارتباط نوری، ماژول‌های الکترونیکی خودرو و غیره استفاده می‌شود.
سرامیک متالیزه DPC
بدنه سرامیکی و لایه فلزی دارای ضریب انبساط حرارتی مشابهی هستند و عملکرد مناسبی در برابر ضربه حرارتی دارند.
لایه‌ای پیوسته و متراکم از فلز، بدون نقطه، ترک، حباب یا اکسید شدن.
لایه فلزدهی سطحی و فلز جامد دارای استحکام بستن خوبی هستند.
بدنه سرامیکی متراکم، بدون تغییر شکل و ترک.
از نمونه اولیه سرامیک فلزدار تا ظرفیت تولید انبوه

مشخصات فنی

ویژگی‌های صفحه نیترید آلومینیوم

1. هدایت حرارتی بالا، عایل بودن از ولتاژ بالا
2. مقاومت در برابر دمای بالا و رطوبت
3. خواص مکانیکی مناسب، استحکام خمشی بالا
4. ثابت دی الکتریک پایین، مقاومت موثر در برابر تداخل سیگنال‌های الکترونیکی
5. عایل بودن الکتریکی عالی
6. چگالی پایین
7. ضریب انبساط خطی مشابه با سیلیسیم (Si)
8. سختی بسیار بالا
9. مقاومت در برابر رطوبت
10. خواص مکانیکی خوب
11. ثابت دی الکتریک پایین، مؤثر
در برابر تداخل سیگنال‌های الکترونیکی

مزایای تراشه Aln

عایق بودن خوب و برخی دیگر از خواص عالی. بستر ALN بهترین انتخاب برای طیف وسیعی از عایق‌های صنعتی
ماده دفع حرارت ماشین‌آلات و تجهیزات با توان بالا مانند بستر تجهیزات فرکانس بالا، ماژول ترانزیستور توان بالا
بستر، مدارهای ترکیبی با چگالی بالا، دستگاه‌های توان مایکروویو، دستگاه‌های نیمه‌هادی توان، دستگاه‌های الکترونیکی توان، قطعات الکترونیکی فوتونیک، لیزر نیمه‌هادی، LED، محصولات IC

روش‌های شکل‌دهی

با توجه به روش‌های شکل‌دهی مختلف، سه نوع سرامیک aln در شرکت ما وجود دارد: ریخته‌گری نواری AlN، فشرده‌سازی خشک AlN و فشرده‌سازی گرمایی AlN. ریخته‌گری نواری برای ورق‌های سرامیکی نازک با ضخامت کمتر از 2 میلی‌متر مناسب است و فشرده‌سازی خشک و گرمایی برای ورق‌های سرامیکی ضخیم و سایر قطعات شکل‌دار مناسب است.

کاربرد دیسک سرامیک نیترید آلومینیوم

رادیاتورها و پخش‌کننده‌های حرارتی
صافی‌ها، حلقه‌های فشرده‌کننده برای تجهیزات پردازش نیمه‌هادی
عایق‌های الکتریکی
دستکاری و پردازش ویفر سیلیکونی
زیرلایه‌ها و عایق‌ها برای دستگاه‌های میکروالکترونیکی و دستگاه‌های اپتوالکترونیکی
زیرلایه‌ها برای بسته‌بندی الکترونیکی
حامل‌های تراشه برای سنسورها و تشخیص‌دهنده‌ها
اجزای مدیریت حرارت لیزر

1. تجهیزات ارتباطی الکترونیک نوری
2. دستگاه کاربرد مایکروویو با فرکانس بالا3. ماژول‌های الکترونیکی خودرو
4. کاربرد هوافضا و نظامی
الکترونیک
5. ماژول LED/توان بالا
6. قطعات خنک‌کننده محصولات الکترونیکی
سرامیک‌های AlN از مقاومت در برابر ذوب، فرسایش و ضربه حرارتی برخوردار هستند و می‌توانند برای تولید بوته کریستال GaAs، سینی تبخیر آلومینیوم،
تجهیزات تولید انرژی MHD، قطعات نوری-الکترونیکی، لیزر-نیمهرسانا، LED، محصولات IC و غیره استفاده شوند. زیرلایه AlN هنکا
می‌تواند بهترین راه‌حل در کاربردهای الکترونیکی با شرایط سخت باشد، مانند ماژول‌های توان (MOSFET، IGBT)،
بسته‌بندی LED برای خنک‌سازی و محافظت از مدارها، بسته‌ها و ماژول‌ها.
کاربرد در الکترونیک، ارتباطات، هوانوردی، هوافضا، متالورژی، نفت، شیمی، روشنایی، ورزش، پزشکی، انرژی اتمی، انرژی خورشیدی.
AlN به‌طور گسترده در دستگاه‌های ارتباطی، LED با روشنایی بالا، الکترونیک توان، قطعات نوری و کاربرد واحدهای خنک‌کننده ویژه استفاده می‌شود.
در صنعت خودرو
الکترونیک، ماژول‌ها، ماژول‌های توان با راندمان بالا، کاربردهای مایکروویو با فرکانس بالا، اجزای الکترونیک قدرت.
