Produktdetaljer
1. Oversigt over aluminiumnitrid (AlN)-keramikplader
1.1 Generel introduktion
Aluminiumnitrid (AlN)-keramikplade er en højtydende flad plade keramik med ekstremt høj varmeledningsevne og fremragende isolation ved høj spænding. Den sikrer effektiv varmeafledning til strømchips og strømmoduler og anvendes bredt i halvlederpakning, luft- og rumfart samt højfrekvens elektronisk enheder som en opgraderet erstatning for almindelige aluminiumoxid-keramiksubstrater.
1.2 Kemisk sammensætning og mikrostruktur
-
Enkeltfasig ren AlN-keramik blandet med spormængder af sintringstilskæl til dannelse af en kompakt, fin krystallinsk mikrostruktur.
-
Nul vandabsorption, tæt, solid flad plade uden interne tomrum eller gennemtrængende porer.
-
Tæthed ≥ 3.30g/cm³, ensartet og stabil krystalstruktur uden skjulte mikroridser.
2. Fremgangsmåde
2.1 Blanding og blanding af råmaterialer
Høj renehed AlN-pulver blandet med sintringstilskud, jævnt kuglemalet for at eliminere partikelagglomerering.
Trin A: Tørpressning af råpulver til flade keramiske grønne plader.
Trin B: Højtemperatursintring i kvælstofatmosfære for at fuldføre krystalvækst.
Trin C: Kontrolleret konstant temperatur afkøling for at undgå intern restspænding og mikrokrakker.
2.2 Præcisionsbeskæring og kontrollerbar bearbejdning
Trin A: Sinterede store keramiske plader skæres i standardstørrelsesplader.
Trin B: Fin slibning på begge sider for at ensrette overfladens ruhed og dimensionelle fladhed.
Sekundær glødebehandling til frigivelse af formningsspænding og forhindre plade sprækning under præcisionslaserudskæring.
2.3 Blankafslutning og halvfabrikatakkumulering
Slip top- og bundfladerne på pladerne til ensartede dimensionelle standarder; udfør røntgeninspektion for at sortere blanke med interne fejl fra. Kvalificerede halvfabrikerede AlN-plader leveres til kundernes efterfølgende kobberplatering og kredsløbsbehandling .
3. Kerneydelsprofil (definerende funktion)
3.1 Fremtrædende termisk ydeevne
-
Varmeledningsevne ≥ 170 W/m·K ved 20 °C , ikke-toksisk materiale, der muliggør hurtig varmeafledning til elektroniske komponenter med høj effekt.
-
Lineær ekspansjonskoefficient 4,4×10⁻⁶ (RT–400 °C) , godt matchet med kobberfolie til stabil direkte kobberbinding og metalindpakning.
-
Udmærket modstandsdygtighed over for termisk chok, stabil langtidsdrift under 800℃uden at deformere eller revne ved hurtige opvarmnings- og afkølingscyklusser.
3.2 Fremragende elektrisk isolation
-
Bulk modstand ≥10¹⁴ ω·cm, opretholder pålidelig isolerende ydeevne over hele temperatur- og frekvensområdet.
-
Dielektrisk konstant 9,0 (1 MHz), tabstal 3×10⁻⁴, dielektrisk styrke ≥15KV/mm.
-
Stabil isolation under vedvarende højfrekvente og højspændingsbelastninger, langt bedre end polymerplastikker, der degraderer hurtigt ved høj temperatur.
3.3 Kemisk og vakuumkompatibilitet
-
Modstandsdygtig over for de fleste syrer, baser og organiske opløsningsmidler; udelukkende følsom over for korrosion fra fluorhydridsyre og stærke smeltede alkalimetaller.
-
Ingen udgassing efter højtemperaturbaking, fuldt kompatibel med ultra-højvakuum (UHV) halvlederproceskamre .
-
Stabil under røntgen- og gamma-partikel-bestråling, egnet til præcisionsstruktur-underlag inden for kernekraft og rumfart.
3.4 Mekanisk og sikkerhedsydelse
-
Bøjefasthed ≥330 MPa , stiv flad plade-struktur med stor trykbestandighed.
-
Original overflade-ruhed Ra 0,3–0,5 μm ; poleret plade-overflade opnår Ra ≤0,1 μm til tæt kobberfolie-adhæsion.
-
Krumning kun 0,03–0,05 pr. 25,4 mm længde, ekstremt flad og ensartet plade-overflade, ideel til DBC-kobber-platering.
- Ugiftige uorganiske råmaterialer, slidstærke på begge sider for at forlænge levetiden ved langvarig termisk cyklus.
4. Vigtige begrænsninger
- Ikke anvendelig til kontinuerlig langtidsdrift i miljøer over 800℃.
- Overfladen vil blive ætsket og beskadiget ved kontakt med fluorvandssyre.
- Lavere hårdhed end aluminiumoxid og siliciumcarbid, ikke det første valg til tunge, ekstreme slidforhold arbejdsbetingelser .
5. Vigtigste industrielle anvendelser
5.1 Vakuum og halvledere
Emballageunderlag for halvlederchips , varmeafledende isoleringsplader til ultra-højt vakuum-udstyr, kølesubstrater til effektmoduler.
5.2 Luft- og rumfart
Termiske isoleringsplader til satellitkraftenheder, strålingsbestandige flade konstruktionsplader.
5.3 Højspændingskraftelektronik
DBC-underlag med kobberbelægning til IGBT-moduler, isoleringsplader til højfrekvente transformere, laseranordninger varmeafledningsbase plader.
5.4 Optik og præcisionsinstrumenter
Varmeafledende isoleringsplader til optisk udstyr, isolerende substrater til præcisionsmåleinstrumenter.
5.5 Medicinsk og kerneindustri
Flade jigs til strålingsbeskyttelsestests, uden forurening isoleringsplader til højspændingslaboratorier.
6. Materialplacering
Aluminiumnitrid (AlN)-keramikplade udfylder ydeevnespændet mellem plastisolationsplader og almindelige aluminiumoxid-keramiksubstrater. Den kombinerer ekstremt høj varmeledningsevne og stabil højfrekvent isolationsydelse. I forhold til glasceramik og aluminiumoxid-substrater giver den bedre varmeafledningseffektivitet og perfekt kobberfoliebinding forenelighed , hvilket gør det til det foretrukne flade substratmateriale til brugerdefineret højtydende elektronik, halvlederpakning og præcisionsudstyr til rumfart.
Parameter

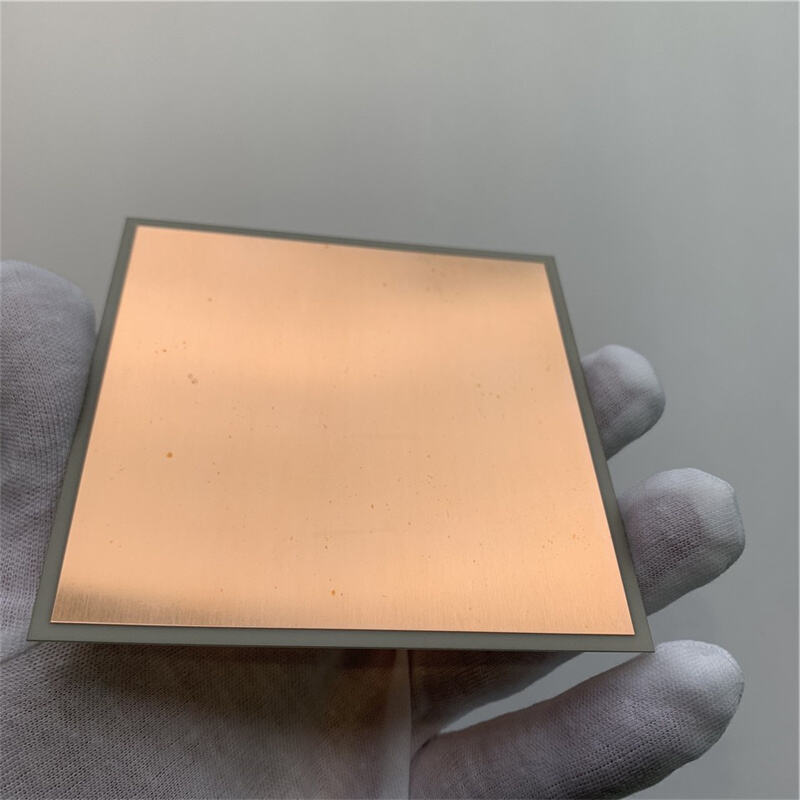

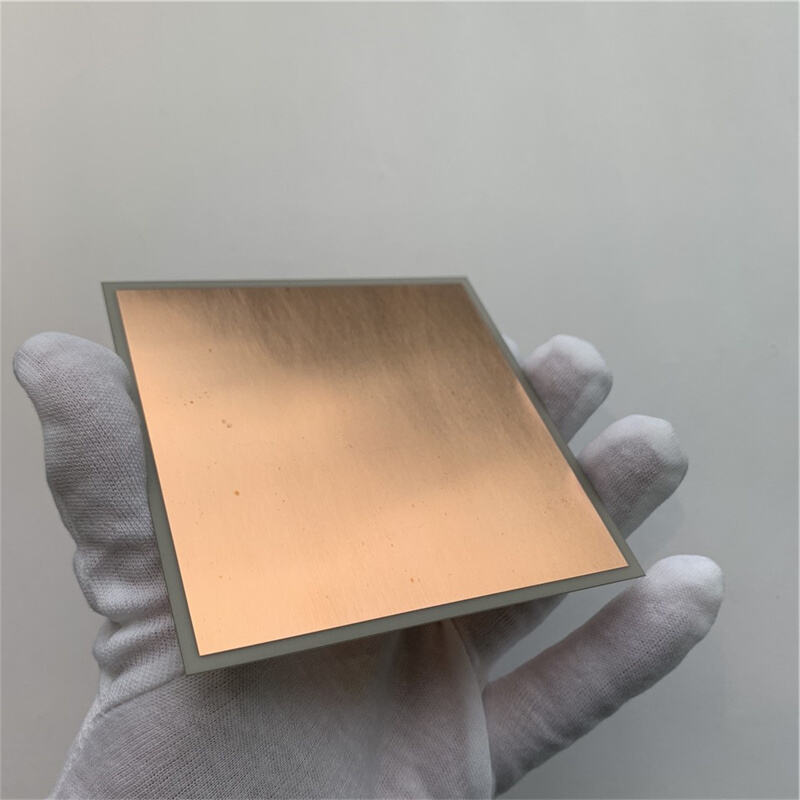

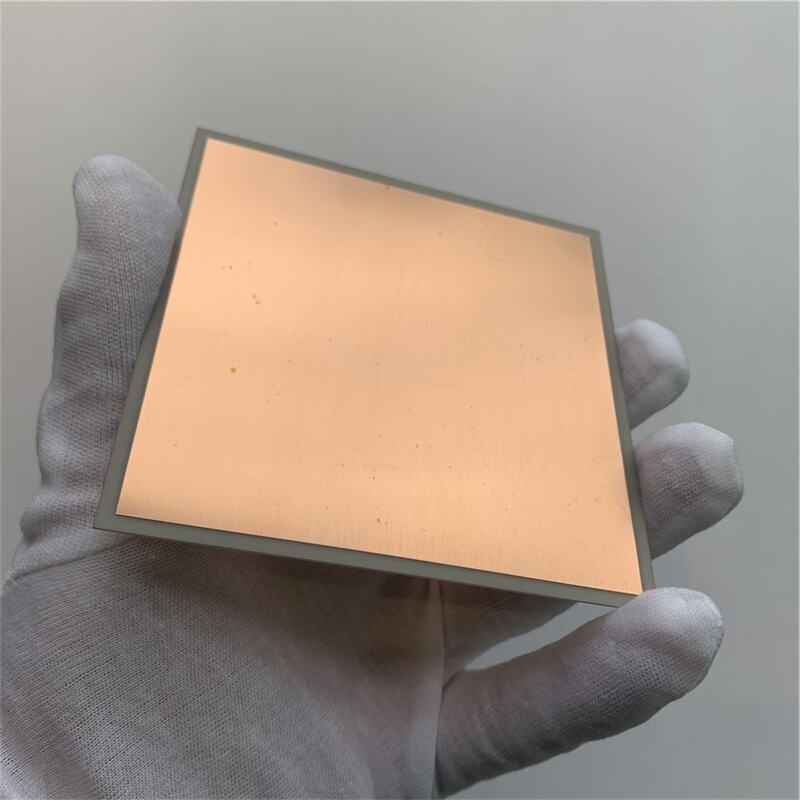

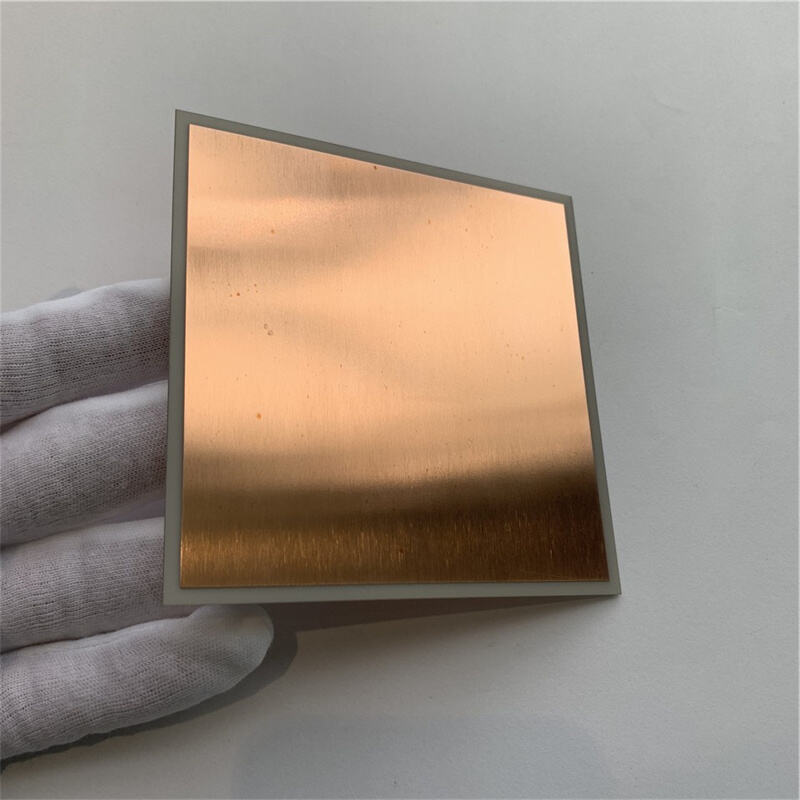

| Kobberbelagt keramikplade |
| Pladetykkelsesspecifikation (mm) |
0,127 mm ~ 3,0 mm |
| Antal lag |
2 |
| Tykkelse af kobberfoliebund (µm) |
1 µm ~ 1000 µm (0,0285 ounce ~28,5
ounce)
|
| Minimum linjebredde/linjeafstand (mm) |
0,05 mm |
| Minimum boringsdiameter (mm) |
0,06 mm (ledende hul) ） |
| Færdig borehulstolerance (mm) |
0,05 mm (plug-in hole) |
| Ekstern tolerance (mm) |
0,05 mm |
Mindste afstand fra kreds til plade
kant (mm)
|
0,1 mm |
| Borehulstolerance (mm) |
± 0,05mm |
Tolerancen for færdig produktets tykkelse
(mm)
|
(0,25-0,38 mm) ± 0,03 mm |
| (0,38-0,635 mm) ± 0,04 mm |
| (0,76-2,00 mm) ± 0,05 mm |
| Overfladebehandling |
Sænkende nickelguld/Sænkende nickel
palladiumguld/Sænkende sølv
|
